    Case 典型案例

    株硬fun88应用之风电主轴

    日期: 2013-11-29
    浏览次数: 382

    株硬fun88应用之风电主轴

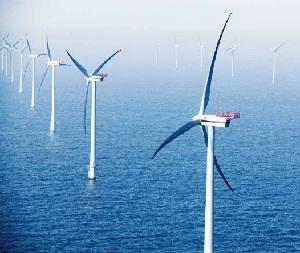

    风能是一种潜力很大的新能源,其蕴量巨大,全球的风能约为2.74×109MW,其中可利用的风能为2×107MW,比地球上可开发利用的水能总量还要大10倍,因此也越来越受到世界各国的重视。

      株硬fun88应用之风电主轴 株硬fun88应用之风电主轴

    主轴是风力发电机组上连接轮毂与齿轮箱的重要部件,材质多为34CrNiMo6、42CrMo4等,其作用在于将转子叶片上的旋转力矩传到齿轮箱上,主轴与齿轮箱的连接大多采用胀紧式联轴器,这样可保证主轴与齿轮箱同心,在运行中免于维护。



    两端面加工

    株硬fun88应用之风电主轴 株硬fun88应用之风电主轴



    粗铣:



    株硬fun88应用之风电主轴

    使用fun88:FMP03-315-D60-LN25-12

    使用刀片: LNKT2510-ZR/YBG302

    推荐参数:Vc=120m/min,fz=0.5mm/z,ap=12mm,ae=250mm



    精铣:



    株硬fun88应用之风电主轴  株硬fun88应用之风电主轴  株硬fun88应用之风电主轴

    使用fun88:FMA07-315-C60-ON08-16

    使用刀片:ONHU08T508-PF/YBM253

    ONHU08T508-W/YBM253

    推荐参数:Vc=150m/min,fz=0.2mm/z,ap=2.5mm,ae=140mm



    方肩加工



    株硬fun88应用之风电主轴

    粗铣:

    使用fun88:FMP03-315-D60-LN25-12

    使用刀片:LNKT2510-ZR/YBG302

    推荐参数:Vc=120m/min,fz=0.5mm/z,ap=12mm,ae=80mm



    精铣:

    株硬fun88应用之风电主轴

    使用fun88:EMP02-125-B40-AP16-10

    使用刀片:APKT160408-PF/YBC301

    推荐参数:Vc=150m/min,fz=0.15mm/z,ap=2mm,ae=80mm



    外圆加工

    株硬fun88应用之风电主轴 株硬fun88应用之风电主轴

    使用fun88:PZLNR5050T25

    使用刀片:ZNUX40-TC/YBC252

    推荐参数:Vc=120m/min,fr=0.5mm/r,ap=8mm



    圆弧加工



    株硬fun88应用之风电主轴  株硬fun88应用之风电主轴

    使用刀片:RCMX3209MO/YBC251

    推荐参数:Vc=100m/min,fr=0.5mm/r,ap=8mm



    切槽加工



    株硬fun88应用之风电主轴  株硬fun88应用之风电主轴

    使用fun88:QEKD3232R22-6N

    使用刀片:ZRKD06-MG/YBG302

    推荐参数:Vc=150m/min,fr=0.15mm/r,ap=6mm



    大端面孔加工



    株硬fun88应用之风电主轴  株硬fun88应用之风电主轴

    使用fun88:ZTD04-450-XP40-SP14-02

    使用刀片:SPGT140512-PM/YBG212(内)/YBG205(外)

    推荐参数:Vc=120m/min,fr=0.12mm/r



    小端面孔加工



    株硬fun88应用之风电主轴

    钻削加工:



    株硬fun88应用之风电主轴

    使用fun88:1736SU05C-1750

    推荐参数:Vc=60m/min,fr=0.16mm/r



    螺纹加工:

    使用fun88:4111-M20

    推荐参数:Vc=60m/min,fr=0.08mm/r
