    株硬fun88应用之笔记本电脑外壳

    日期: 2016-11-11
    浏览次数: 132

    株硬fun88应用之笔记本电脑外壳

    发布时间:2015/6/5 11:01:55




    株硬fun88应用之笔记本电脑外壳

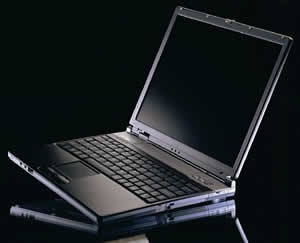

    笔记本电脑的外壳既是保护机体的重要部件,也是影响其散热效果、“体重”、美观度的重要因素。笔记本电脑常见的外壳用料有合金外壳和塑料外壳等,合金外壳有铝镁合金与钛合金,塑料外壳有碳纤维、PC-GF-*(聚碳酸酯PC) 和ABS工程塑料等。

    铝镁合金:铝镁合金的主要元素通常是铝,再掺入少量的镁或其它的金属材料来加强其硬度。因本身就是金属,其导热性能和强度尤为突出。铝镁合金质坚量轻、密度低、散热性较好、抗压性较强,能充分满足3C产品(计算机、通信和消费类电子产品)高度集成化、轻薄化、微型化、抗摔撞及电磁屏蔽和散热的要求。其硬度是传统塑料机壳的数倍,但重量仅为后者的三分之一,通常被用于中高档超薄型或尺寸较小的笔记本的外壳。因此,铝镁合金成了便携型笔记本电脑的首选外壳材料,目前大部分厂商的笔记本电脑产品均采用了铝镁合金外壳技术。缺点:镁铝合金并不是很坚固耐磨,成本较高,比较昂贵,而且成型比ABS困难(需要用冲压或者压铸工艺),所以很少有机型用铝镁合金来制造整个机壳,以下主要介绍株硬fun88在铝镁合金键盘支架中的应用。

    笔记本电脑键盘支架加工流程简介:铸造——切割——加工上平面——加工上、下底面型腔。



    铣上平面:



    株硬fun88应用之笔记本电脑外壳

    工件尺寸:350mm×240mm×15mm

    使用fun88:AMA01-100-A32-SE12-06C

    使用刀片:YD201/SEHT12T3AFFN-AL

    推荐参数:Vc=2000m/min,fz=0.1mm/z,ap=1mm,ae=55mm

    冷却方式:气冷



    使用效果:ZCC·CT刀片YD201/SEHT12T3AFFN-AL每个刃口能够稳定加工100件,工件加工后无变形,A公司同类产品加工100件后,刃口崩缺,工件加工后变形。

    加工100件后刀片磨损对比:

      株硬fun88应用之笔记本电脑外壳  株硬fun88应用之笔记本电脑外壳

      ZCC·CT(刃口完好)  A公司同类产品(刃口崩缺)



    加工上下底面型腔:



    株硬fun88应用之笔记本电脑外壳 株硬fun88应用之笔记本电脑外壳



    粗加工:

    株硬fun88应用之笔记本电脑外壳

    使用fun88:AL-3W-D20.0

    独特的波形刃口设计,fun88具良好的分屑能力,且能有效降低切削过程中的切削力,改善切削状况,该fun88只要适用于铝合金的高效粗加工。

    推荐参数:n=5000r/min, f=2400mm/min, ap=8mm, ae=4mm



      株硬fun88应用之笔记本电脑外壳 株硬fun88应用之笔记本电脑外壳

      AL-3W-D20.0切屑  普通立铣刀切屑

    半精加工:

    锋利的切削刃及大螺旋角设计,大大降低了积屑瘤产生的几率,全刃口抗震设计,有效抑制加工过程中产生振动,即使在沟槽及型腔加工中也能表现出优异的性能。



    株硬fun88应用之笔记本电脑外壳

    使用fun88:AL-3E-D16.0

    推荐参数:n=5000r/min, f=2000mm/min, ap=3mm, ae=2mm



    精加工

    fun88一:



    株硬fun88应用之笔记本电脑外壳

      AL-3E-D4.0

    推荐参数:n=10000r/min, f=2000mm/min, ap=0.5mm, ae=1mm

    fun88二:



    株硬fun88应用之笔记本电脑外壳

      AL-2B-R1.0

    推荐参数:n=20000 r/min, f=2000 mm/min, ap=0.1mm, ae=0.2mm

    高精度圆弧刃口设计,最适合于铝合金的高精度仿形铣削。
